Kenali komponen

Seperti apa bendanya?

Bentuk asli, simbol di skema, dan cara kerja singkat tiap komponen. Di dalam materi, kata bergaris titik bisa diketuk untuk membuka kartu yang sama.

Resistor

Penghambat arus. Dipakai untuk membatasi arus supaya komponen lain tidak rusak, atau untuk membagi tegangan.

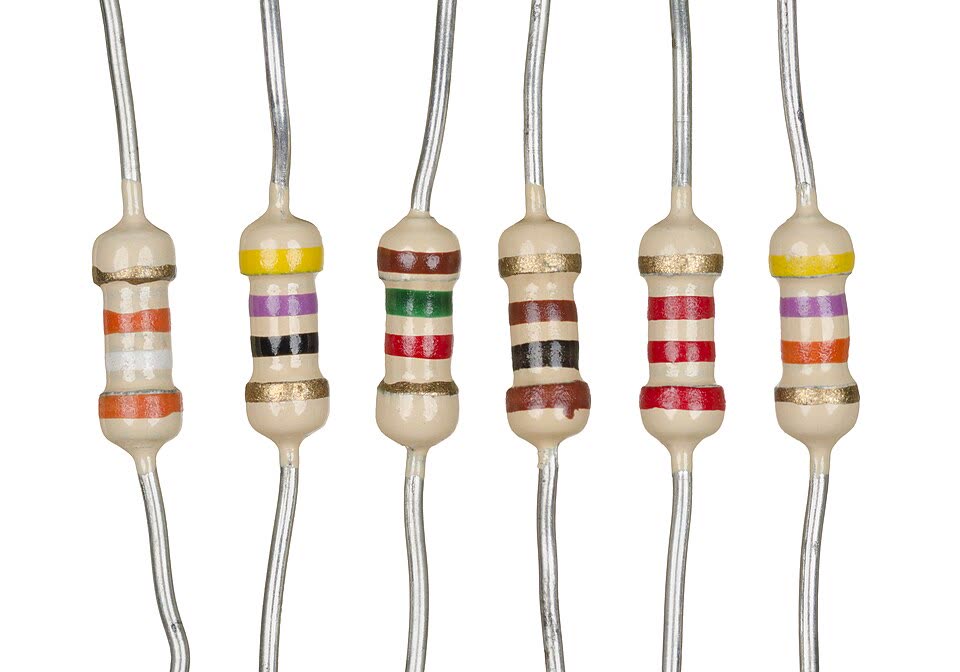

Beberapa resistor dengan gelang warna dan kaki kawat
Resistor: bentuk asli dan simbolnyaResistor berbentuk tabung kecil krem dengan gelang warna dan dua kaki kawat. Gelang merah, merah, coklat, emas berarti 220 ohm. Di skema, resistor digambar sebagai kotak atau garis zig-zag.Gelang warna = nilainyaKaki kawat (tidak berkutub)Ukuran asli ±6 mm, sebesar butir berasContoh:merahmerahcoklatemas2 2 × 10 = 220 Ω (emas = toleransi 5%)Simbol di skemakotak (dipakai Teknol)zig-zag (gaya Amerika)
Cara kerjanya
Bahannya sengaja dibuat kurang pandai menghantarkan listrik. Makin besar nilainya (dalam ohm, Ω), makin kecil arus yang lewat pada tegangan yang sama.
Di mana kamu menemukannya
Hampir di semua papan elektronik, dari charger HP sampai remote TV.
Harga kira-kira
Rp100–500 per buah
Pelajari lengkap: Resistor dan kode warna

LED

Lampu kecil yang hanya menyala kalau dipasang dengan arah yang benar.

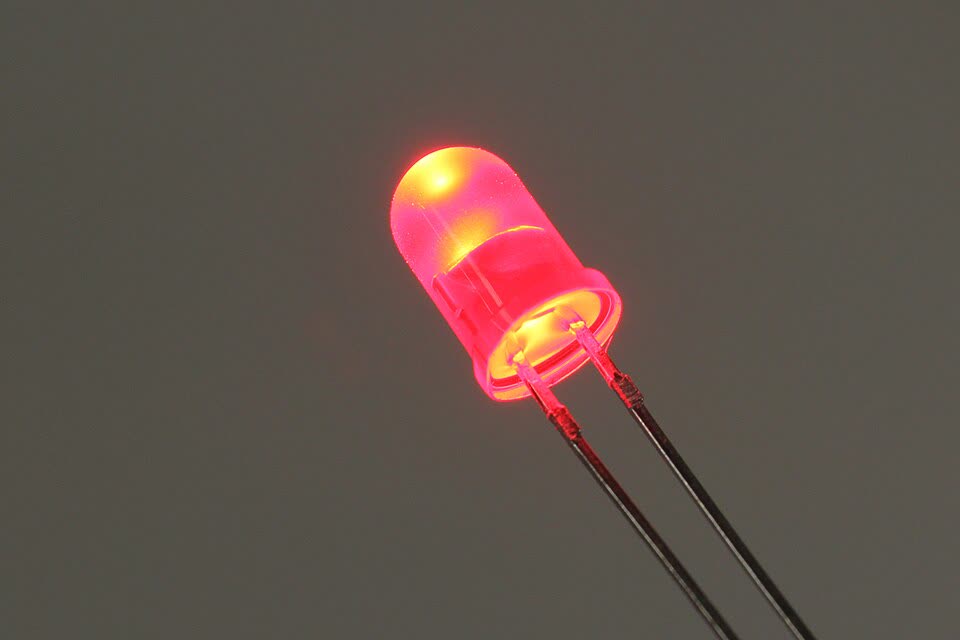

LED 5 mm berwarna merah dengan dua kaki
LED: bentuk asli dan simbolnyaLED 5 milimeter berbentuk kubah berwarna dengan dua kaki. Kaki panjang adalah anoda (plus), kaki pendek katoda (minus), dan sisi bibir yang rata juga menandai katoda. Di skema, LED digambar sebagai segitiga menunjuk garis dengan dua panah kecil.Anoda (+)kaki panjangKatoda (−)kaki pendekSisi rata= katodaSimbol di skemaanoda +katoda −arus hanya bisa lewat ke arah ini
Cara kerjanya
LED adalah dioda yang memancarkan cahaya. Arus hanya bisa lewat dari kaki panjang (anoda, +) ke kaki pendek (katoda, −). LED selalu butuh resistor supaya arusnya tidak terlalu besar.
Di mana kamu menemukannya
Lampu indikator charger, lampu senter, layar TV, lampu rumah LED.
Harga kira-kira
Rp200–1.000 per buah
Pelajari lengkap: Dioda dan LED (resistor pembatas arus)

Papan ESP32

Komputer kecil seukuran dua ruas jari yang bisa diprogram dan punya WiFi.

Papan pengembangan ESP32
Papan ESP32 DevKitPapan ESP32 DevKit 30 pin: modul logam berisi chip ESP32 dan antena WiFi di atas, pengatur tegangan, lampu indikator, tombol EN dan BOOT, port USB di bawah, dan 15 pin di tiap sisi.ESP32WROOM-32ENBOOTAntena WiFiChip ESP32"otak" + WiFiPengatur tegangan5 V → 3,3 VTombol ENresetPort USBdaya + unggah programPin di kedua sisi15 per sisi (papan 30 pin)Lampu indikatormenyala saat ada dayaTombol BOOTuntuk mode unggahPapan ±5 × 2,8 cm. Tata letak berbeda tiap merek: cek label di papanmu.
Cara kerjanya
Chip ESP32 menjalankan program yang kamu unggah lewat kabel USB. Pin-pin di tepi papan dipakai untuk membaca sensor dan menyalakan LED, motor, atau relay.
Di mana kamu menemukannya
Perangkat rumah pintar, colokan WiFi, sensor IoT.
Harga kira-kira
Rp50–100 ribu (papan DevKit)
Pelajari lengkap: Papan ESP32 / Arduino dan pin-nya

Breadboard

Papan berlubang untuk merakit rangkaian tanpa menyolder. Komponen tinggal ditancapkan.

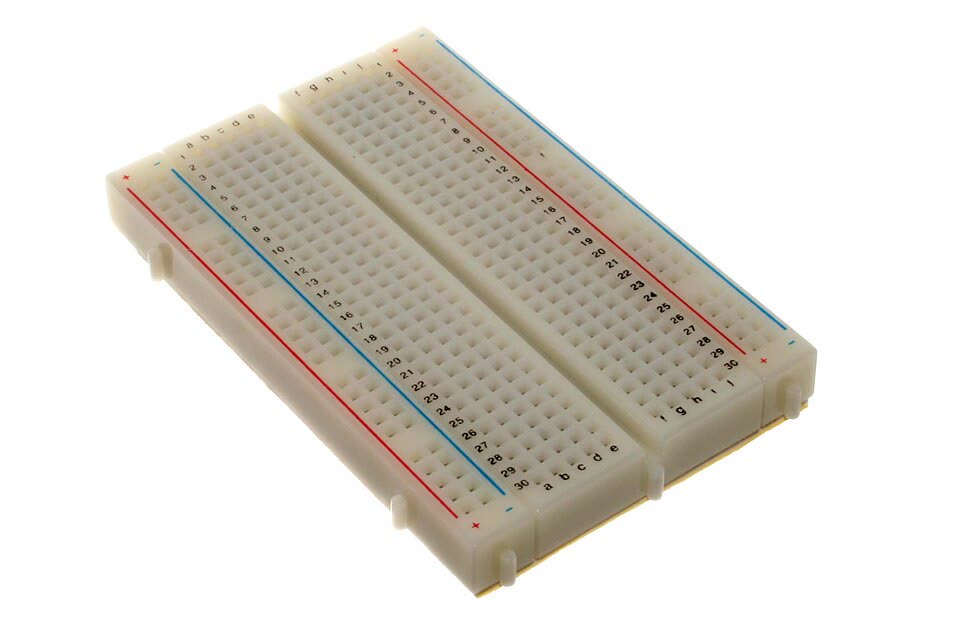

Breadboard putih dengan deretan lubang
Breadboard: lubang mana yang tersambungBreadboard tampak atas. Lima lubang dalam satu kolom tersambung di dalam papan. Rel daya di tepi tersambung memanjang. Celah tengah memisahkan bagian atas dan bawah.−++−1234567891011121314abcdefghijRel dayasatu baris panjang tersambung5 lubang satu kolomtersambung di dalamCelah tengahatas dan bawah TIDAK tersambungKolom bawahterpisah dari kolom atas
Cara kerjanya
Di dalamnya ada lempeng logam. Lima lubang dalam satu kolom tersambung, dan rel di tepi tersambung memanjang. Celah tengah memisahkan bagian atas dan bawah.
Di mana kamu menemukannya
Meja kerja siapa pun yang sedang mencoba rangkaian.
Harga kira-kira
Rp15–30 ribu (830 titik)
Pelajari lengkap: Breadboard dan membaca skema

Transistor

Saklar tanpa tangan. Arus kecil di satu kaki mengendalikan arus besar di dua kaki lainnya.

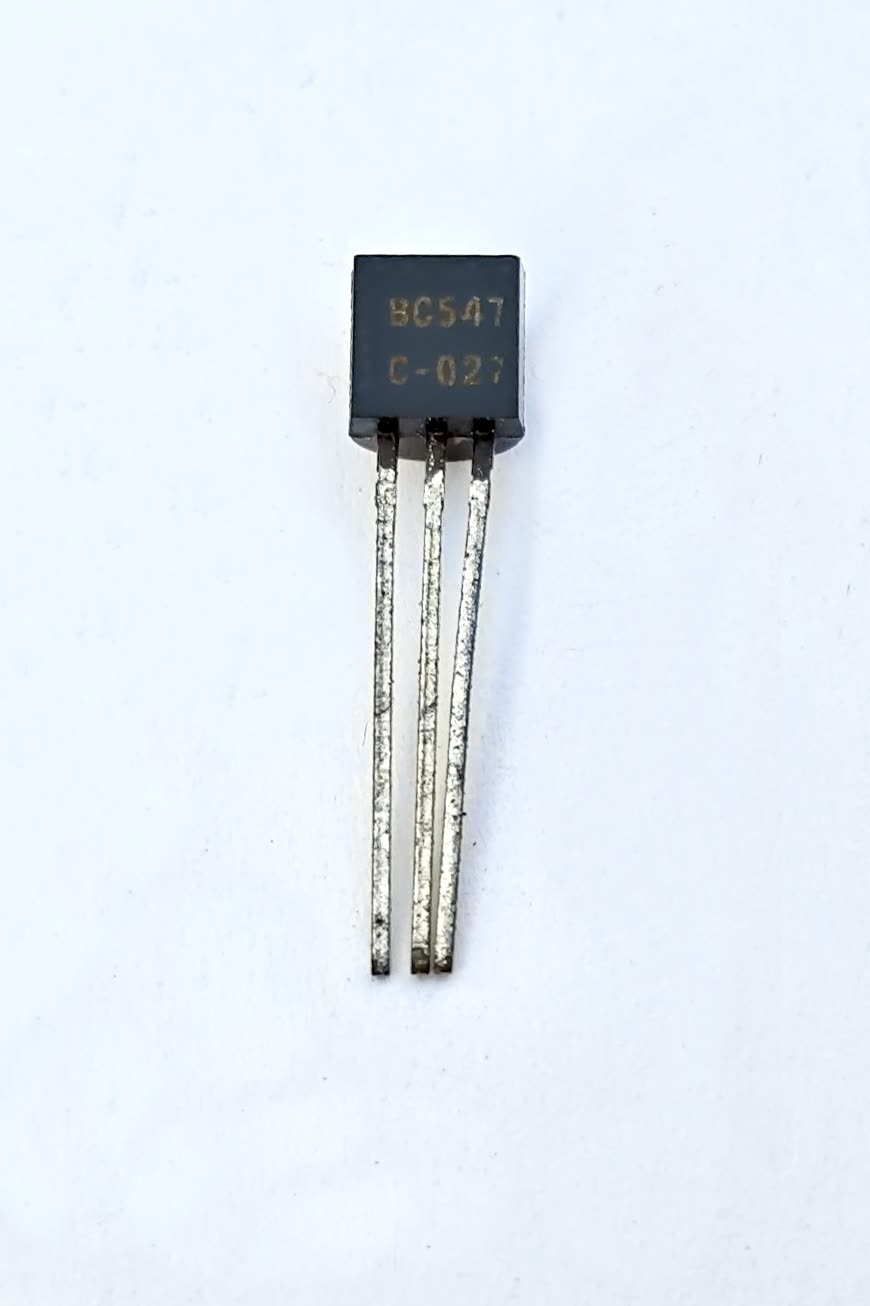

Transistor kecil berbadan hitam dengan tiga kaki
Transistor NPN: bentuk asli dan simbolnyaTransistor kecil berbadan hitam setengah lingkaran dengan tiga kaki. Dengan sisi rata menghadap kita, BC547 berurutan kolektor, basis, emitor, sedangkan 2N2222 kebalikannya. Simbol NPN: lingkaran dengan basis di kiri, kolektor di atas, dan emitor berpanah di bawah.CBEBC547C 331Sisi ratamenghadap kamuBC547: C · B · E2N2222: E · B · C (terbalik!)Simbol NPNBCEUrutan kaki: cek lembar data
Cara kerjanya
Transistor NPN punya kaki basis (B), kolektor (C), dan emitor (E). Arus kecil yang masuk ke basis membuka jalan bagi arus besar dari kolektor ke emitor. Urutan kaki berbeda tiap jenis, jadi cek lembar data.
Di mana kamu menemukannya
Di dalam hampir semua chip (jumlahnya bisa miliaran), dan sebagai komponen tunggal di papan sederhana.
Harga kira-kira
Rp300–1.000 per buah (BC547, 2N2222)
Pelajari lengkap: Transistor sebagai saklar

Kapasitor

Penampung muatan listrik sementara, seperti ember kecil yang cepat diisi dan cepat dikosongkan.

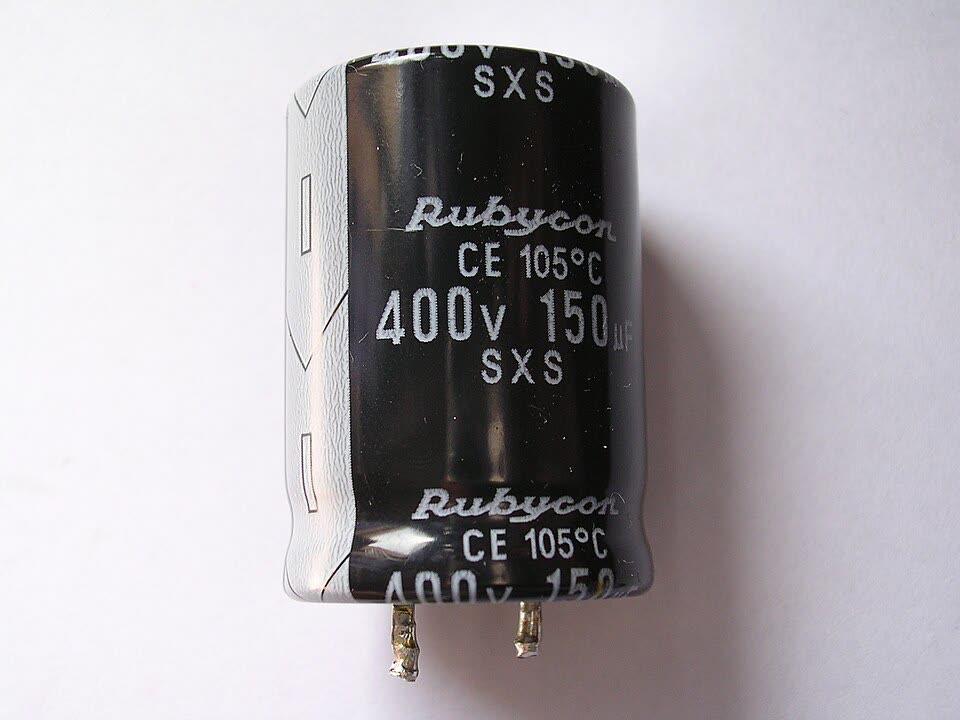

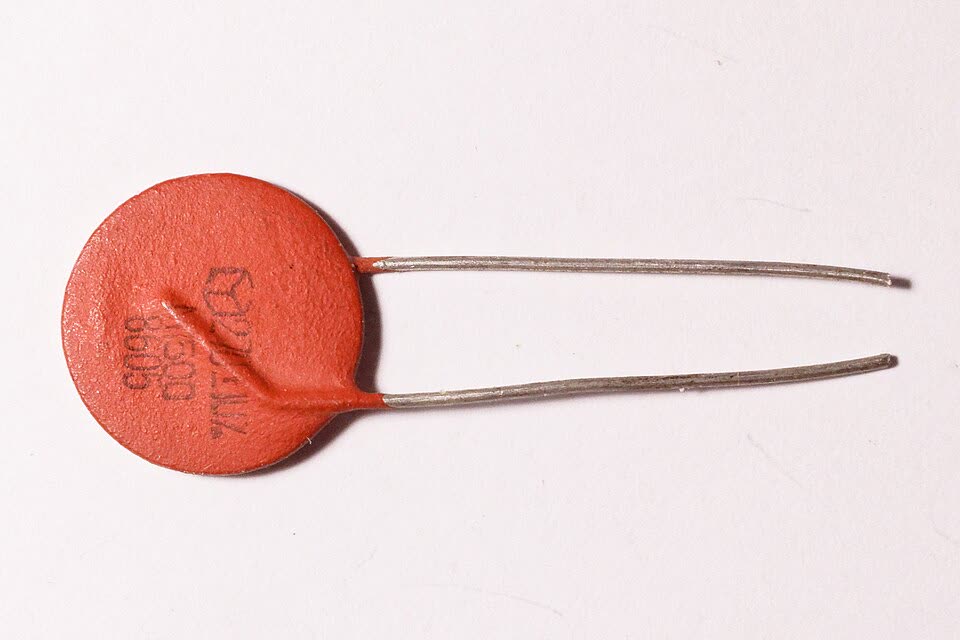

Kapasitor keramik berbentuk cakramKapasitor elektrolit berbentuk tabung
Kapasitor keramik dan elektrolitKapasitor keramik berbentuk cakram kecil oranye, tidak berkutub, dengan kode seperti 104. Kapasitor elektrolit berbentuk tabung, berkutub: garis di badan dan kaki pendek adalah negatif.104Keramiktidak berkutubkode 104 = 100 nF−−−−100µF 16VElektrolitBERKUTUBGaris −Kaki pendek = −Simbol di skematidak berkutub+berkutub (+ ditandai)
Cara kerjanya
Dua pelat logam dipisahkan bahan penyekat. Saat diberi tegangan, muatan terkumpul di pelat. Kapasitor elektrolit berkutub, jadi tidak boleh terbalik.
Di mana kamu menemukannya
Papan charger, catu daya, dekat chip di hampir semua papan elektronik.
Harga kira-kira
Rp200–2.000 per buah
Pelajari lengkap: Kapasitor

Saklar dan tombol tekan

Pemutus dan penyambung jalur. Saklar bertahan di posisinya, tombol tekan tersambung hanya selama ditekan.

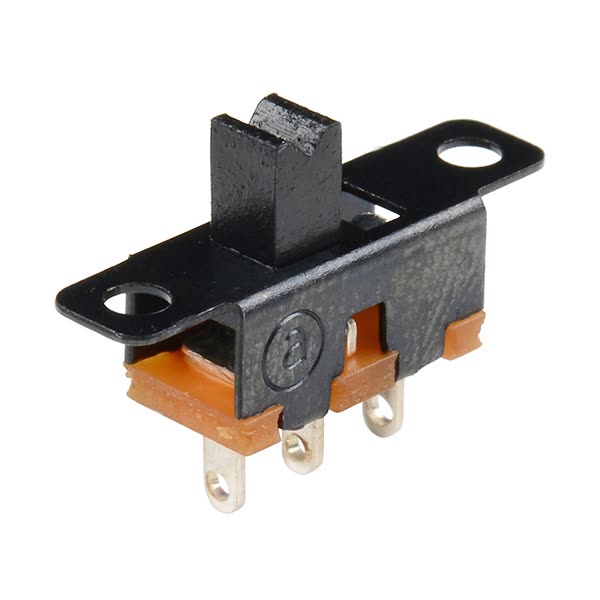

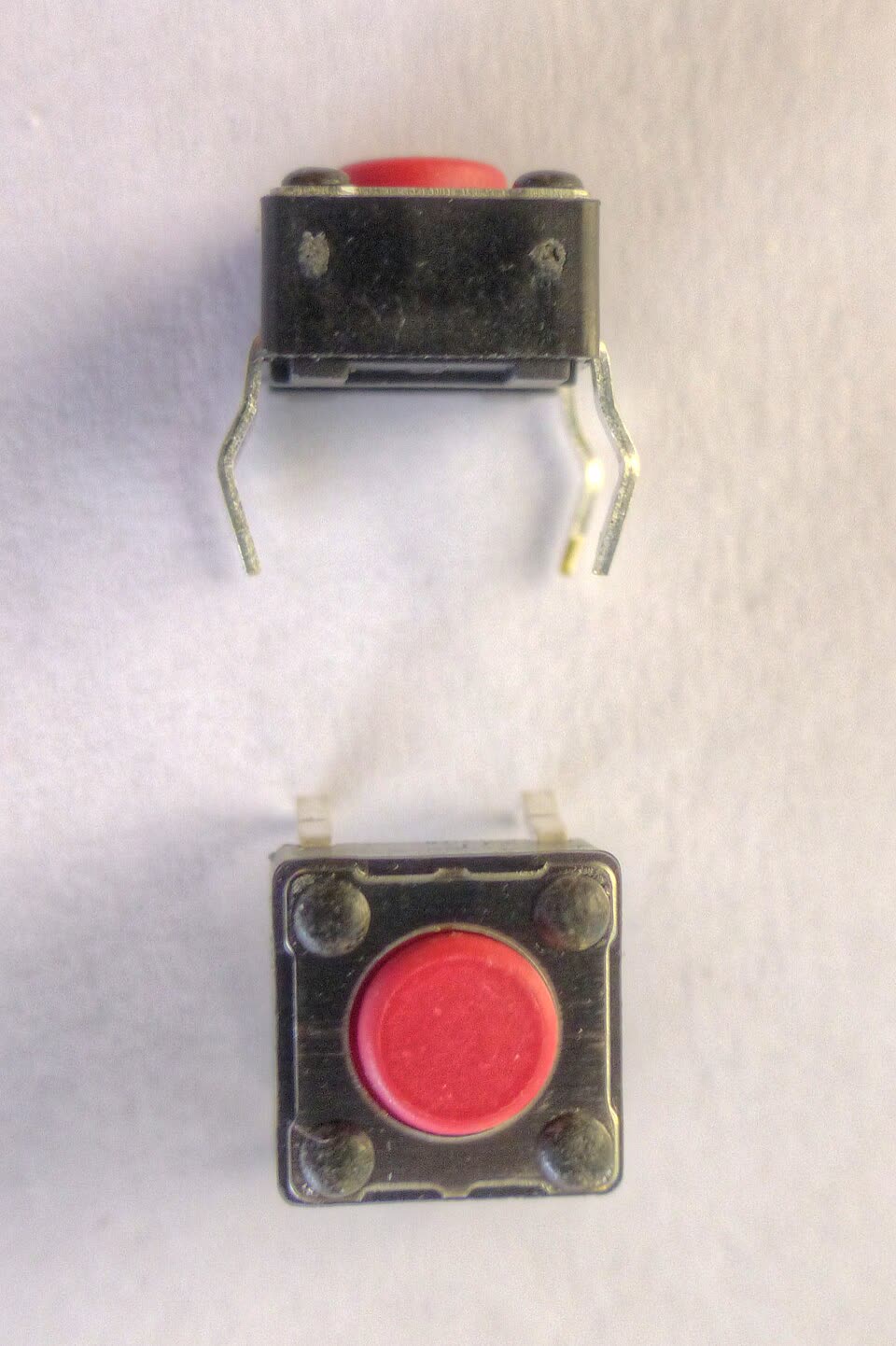

Tombol tekan kecil berkaki empatSaklar geser kecil
Saklar dan tombol tekanTombol tekan kecil punya empat kaki: kaki 1 dan 2 selalu tersambung, begitu juga 3 dan 4. Saat ditekan, sisi 1-2 tersambung ke sisi 3-4. Dua kaki diagonal paling aman dipakai. Saklar geser bertahan di posisinya.Tombol tekan 4 kakitersambung hanya selama ditekan1234Kaki 1–2 selalu tersambung, 3–4 juga.Ditekan: sisi 1–2 tersambung ke sisi 3–4.Paling aman: pakai dua kaki diagonal (1 dan 4).Saklar geserbertahan di posisinyaSimbolsaklartombol tekan
Cara kerjanya
Di dalamnya ada lempeng logam yang menempel atau terpisah. Tombol kecil 4 kaki punya dua pasang kaki yang selalu tersambung; menekan tombol menyambungkan kedua pasang itu.
Di mana kamu menemukannya
Saklar lampu, tombol lift, tombol remote, tombol reset di router.
Harga kira-kira
Rp200–1.000 per buah (tombol kecil)
Pelajari lengkap: Saklar dan tombol

Multimeter

Alat ukur serbaguna untuk tegangan (V), arus (A), dan hambatan (Ω).

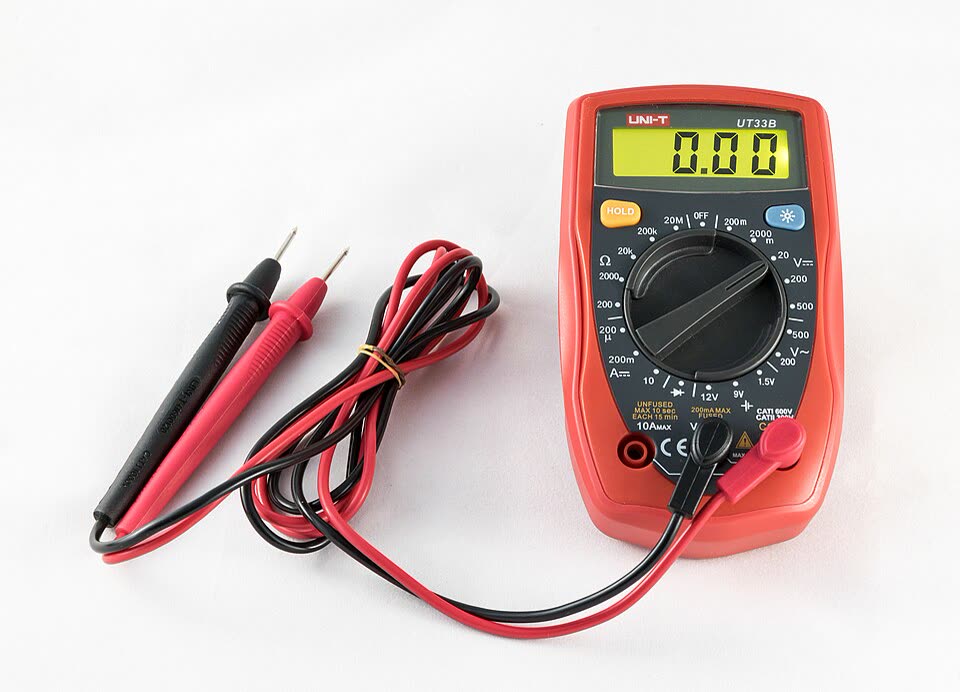

Multimeter digital dengan tombol putar dan dua probe
Multimeter digitalMultimeter digital dengan layar, tombol putar berisi mode OFF, tegangan DC, tegangan AC, hambatan, dan arus, serta tiga lubang probe: 10A untuk arus besar, COM untuk probe hitam, dan VΩmA untuk probe merah.1.50VOFFV⎓V~ΩA⎓10ACOMVΩmATombol putarpilih mode dulu10Akhusus arus besarCOMprobe HITAM, selaluModeV⎓ DC · V~ AC · Ω · AVΩmAprobe MERAH, biasanya
Cara kerjanya
Pilih mode dengan tombol putar. Probe hitam selalu di COM, probe merah biasanya di VΩmA. Mengukur tegangan dengan probe mengapit komponen, mengukur arus dengan memutus jalur.
Di mana kamu menemukannya
Tas perkakas tukang listrik, bengkel servis HP, meja kerja elektronika.
Harga kira-kira
Rp50–150 ribu (digital, tipe pemula)
Pelajari lengkap: Multimeter: cara mengukur

Dioda

Katup satu arah untuk arus listrik.

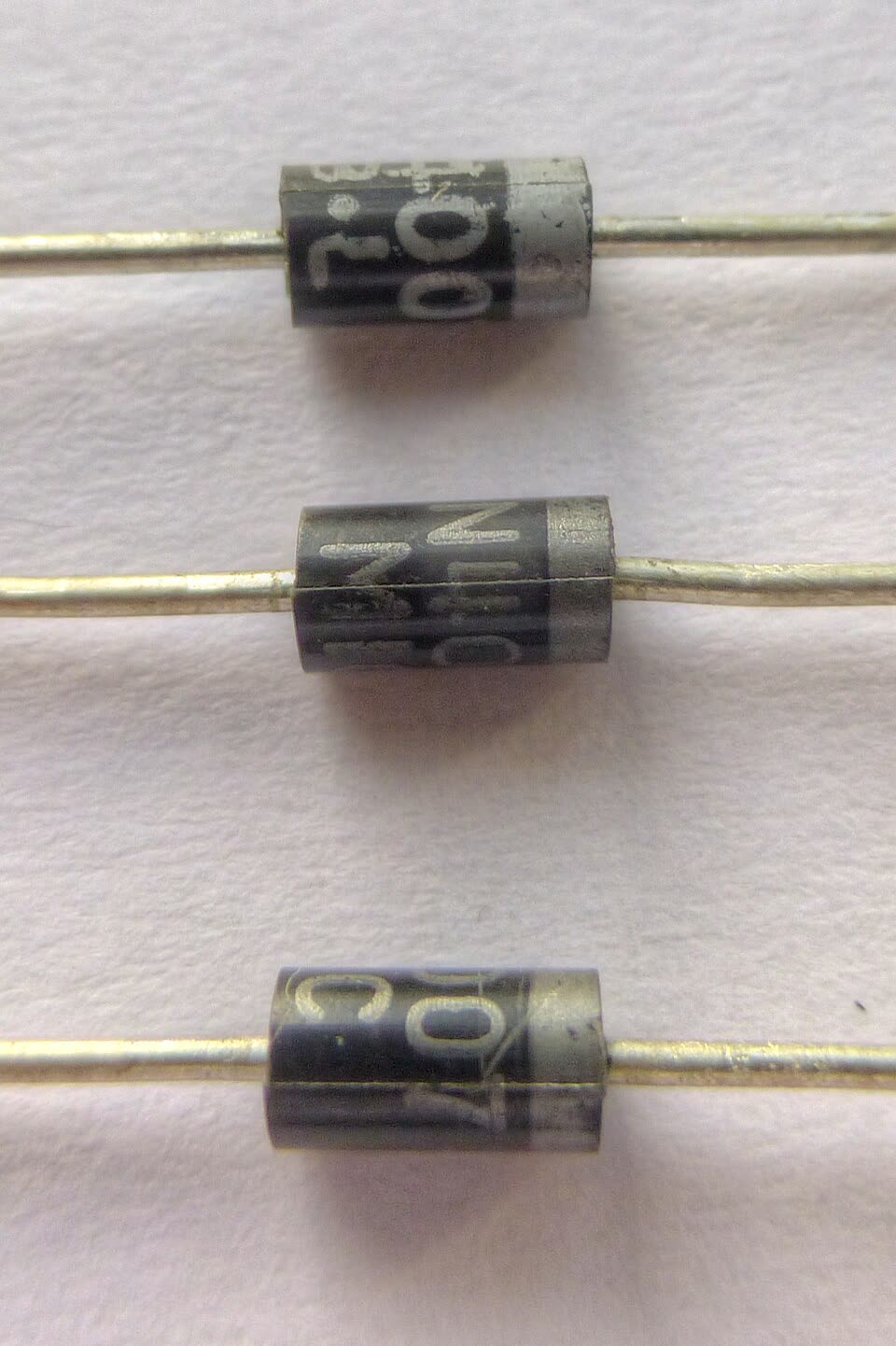

Dioda 1N4007 berbadan hitam dengan gelang abu-abu
Dioda: bentuk asli dan simbolnyaDioda 1N4007 berbentuk tabung hitam kecil dengan satu garis perak di salah satu ujung. Garis perak menandai katoda (minus). Arus hanya lewat dari anoda ke katoda. Di skema, dioda digambar sebagai segitiga menunjuk satu garis.Garis perak = katoda (−)Kaki lain = anoda (+)1N4007: hitam, ±5 mm, kaki kawatDipasang terbalik, arus tidak lewat.Simbol di skemaanoda +katoda −arus hanya lewat ke arah ini
Cara kerjanya
Arus hanya bisa lewat dari anoda ke katoda (sisi bergaris). Dipakai untuk melindungi rangkaian dari pemasangan terbalik dan dari lonjakan tegangan kumparan.
Di mana kamu menemukannya
Charger, adaptor, papan relay.
Harga kira-kira
Rp100–500 per buah (1N4007)
Pelajari lengkap: Dioda dan LED (resistor pembatas arus)

Baterai

Sumber tegangan DC yang bisa dibawa ke mana saja.

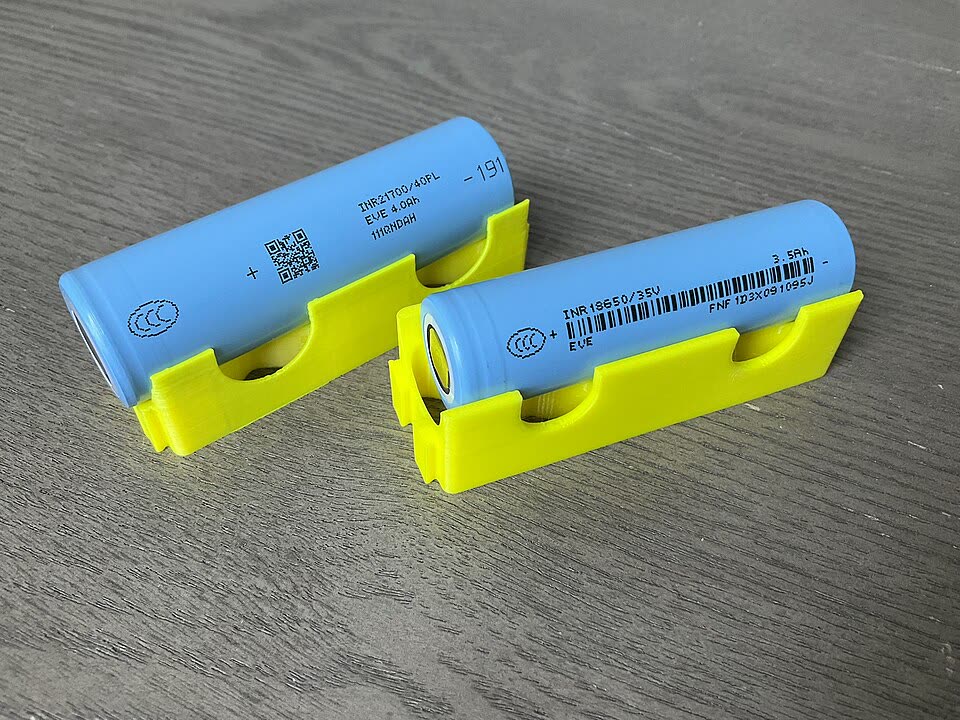

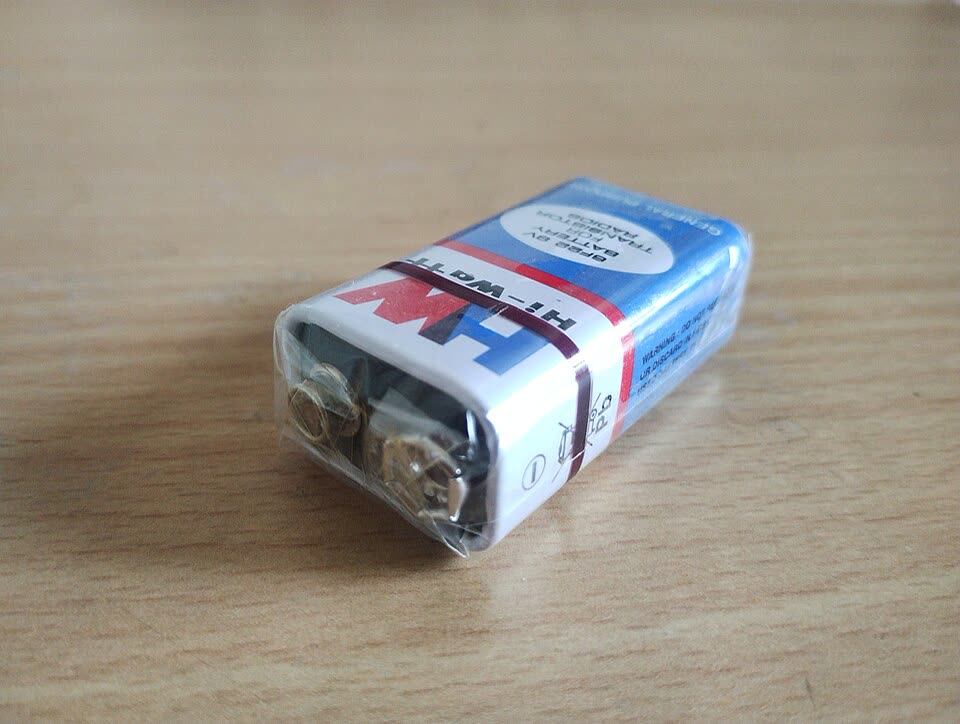

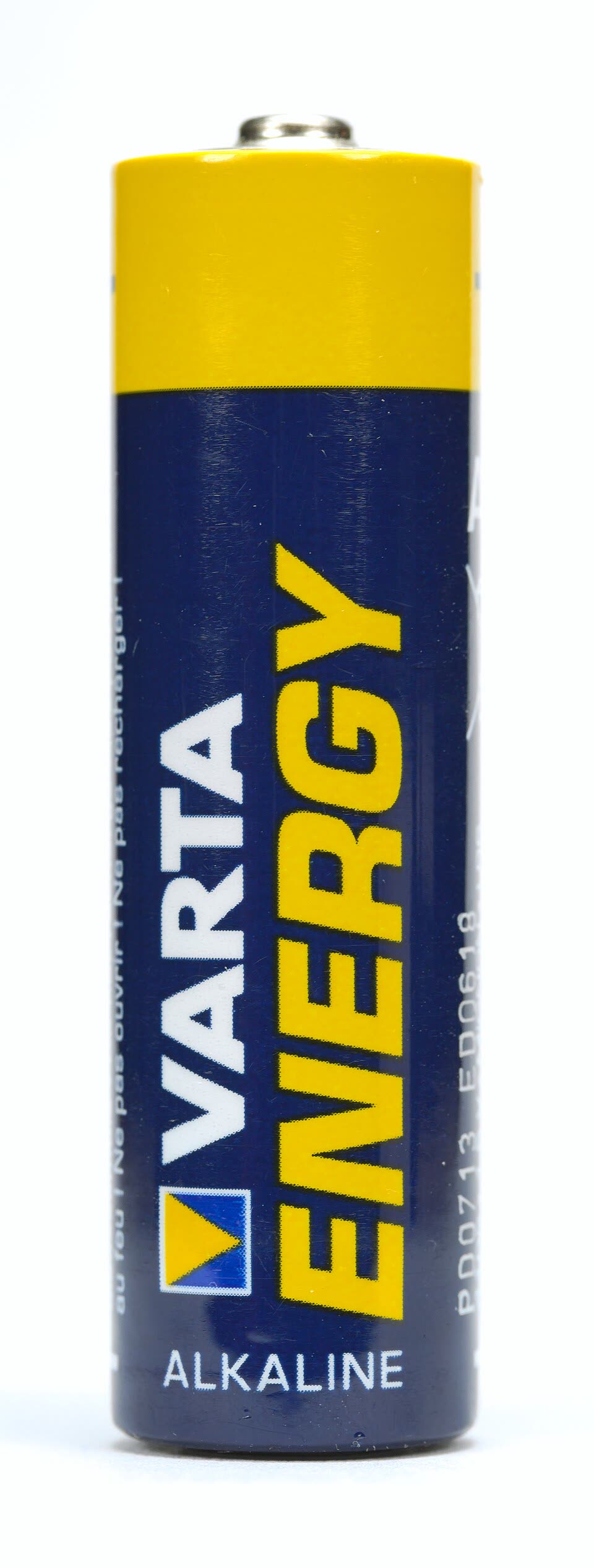

Baterai AABaterai 9 voltSel baterai lithium 18650
Cara kerjanya
Reaksi kimia di dalamnya mendorong muatan dari kutub + ke kutub − lewat rangkaian. Tegangan tiap jenis berbeda, misalnya AA 1,5 V dan Li-ion 3,7 V.
Di mana kamu menemukannya
Remote, jam dinding, HP, power bank.
Harga kira-kira
Rp5–10 ribu (AA alkaline)
Pelajari lengkap: Baterai dan sumber daya

Motor DC

Mengubah listrik menjadi putaran.

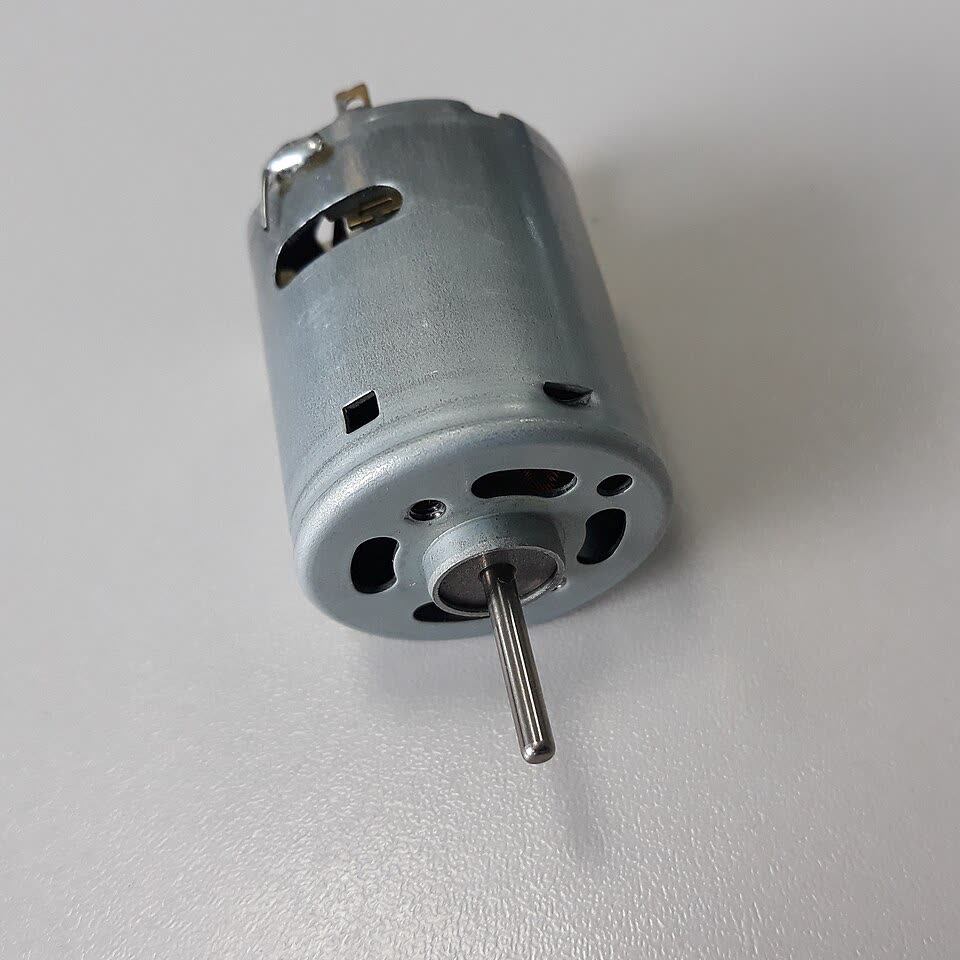

Motor DC kecil
Motor DC: bentuk asli dan simbolnyaMotor DC kecil berbentuk tabung logam dengan poros di satu ujung dan dua terminal di ujung lainnya. Menukar polaritas membalik arah putar. Di skema, motor digambar sebagai lingkaran berhuruf M.DC 3–6 VPoros berputarDua terminaltidak berkutubBadan logamTukar + dan − : putarannya berbalik.Simbol di skemaMM = motor
Cara kerjanya
Kumparan berarus di antara magnet terdorong berputar. Membalik arah arus membalik arah putaran.
Di mana kamu menemukannya
Kipas kecil, mainan mobil, getar HP.
Harga kira-kira
Rp3–10 ribu (motor kecil)
Pelajari lengkap: Magnet, elektromagnet, relay, motor

Relay

Saklar yang digerakkan magnet. Arus kecil menyalakan beban besar tanpa tersambung langsung.

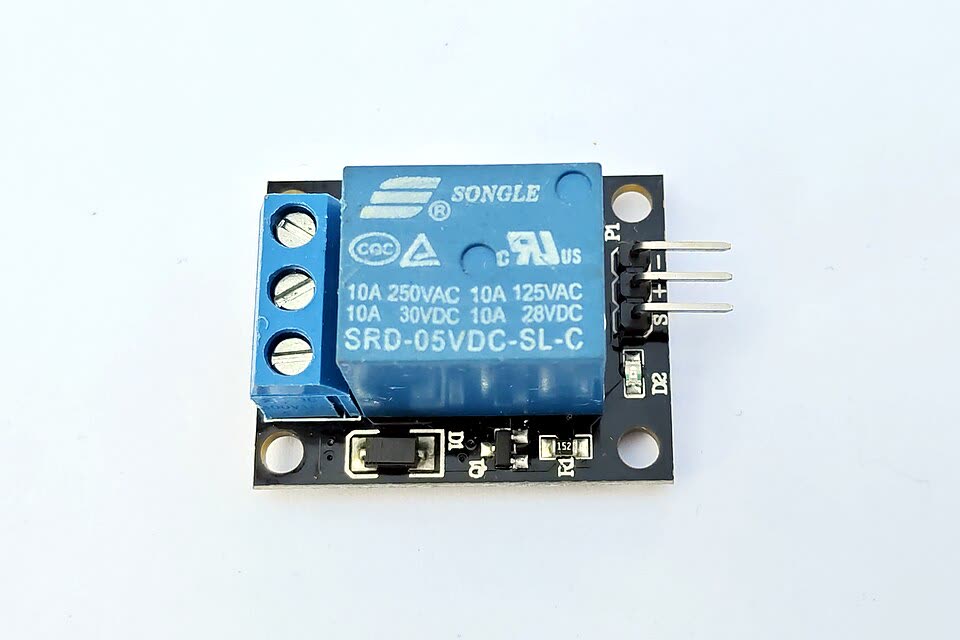

Relay kecil berwarna biru
Relay: bentuk asli dan simbolnyaRelay SRD-05VDC berbentuk kotak biru dengan lima kaki: dua kaki koil, satu COM, satu NO (normal terbuka), dan satu NC (normal tertutup). Saat koil dialiri arus, COM berpindah dari NC ke NO. Di skema, relay digambar sebagai kotak koil dan sakelar yang dihubungkan garis putus-putus.SRD-05VDCSL-C 5 VKoilKoilCOMNONCtampak bawah: 5 kakiKotak biruberisi koil + sakelarSimbol di skemakoilNCNOCOMkoil dialiri: COM pindah ke NO
Cara kerjanya
Arus di kumparan membuat magnet yang menarik tuas logam, sehingga kontak saklar tertutup. Bunyi "klik" adalah tuas itu bergerak.
Di mana kamu menemukannya
Mobil, mesin cuci, modul otomasi rumah.
Harga kira-kira
Rp8–20 ribu (modul 1 kanal)
Pelajari lengkap: Magnet, elektromagnet, relay, motor

Servo

Motor yang bisa diperintah menunjuk sudut tertentu, misalnya 90°.

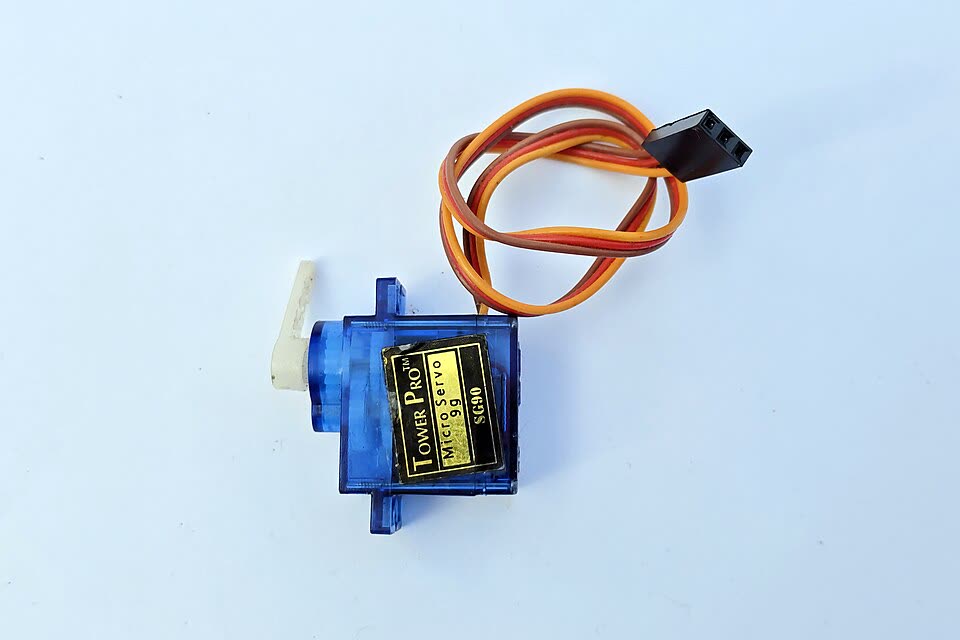

Servo mikro SG90
Servo: bentuk asli dan sudut putarnyaServo SG90 berbentuk kotak biru kecil dengan lengan putih di atas dan kabel tiga warna: jingga untuk sinyal, merah plus lima volt, coklat ground. Servo berputar ke sudut tertentu antara 0 dan 180 derajat lalu berhenti.SG90Lengan putardipasang di porosKabel 3 warnaJingga = sinyal · Merah = +5 V · Coklat = GNDUrutan warna bisa beda merek: cek lembar data.Sudut putar0°90°180°berhenti di sudut yang diminta
Cara kerjanya
Di dalamnya ada motor, roda gigi, dan pengendali. Lebar pulsa sinyal (sekitar 1–2 ms tiap 20 ms) menentukan sudut lengannya.
Di mana kamu menemukannya
Mobil remote control, lengan robot, pintu otomatis mainan.
Harga kira-kira
Rp15–30 ribu (SG90)
Pelajari lengkap: Aktuator: relay, motor, servo

LDR (sensor cahaya)

Resistor yang hambatannya turun saat kena cahaya.

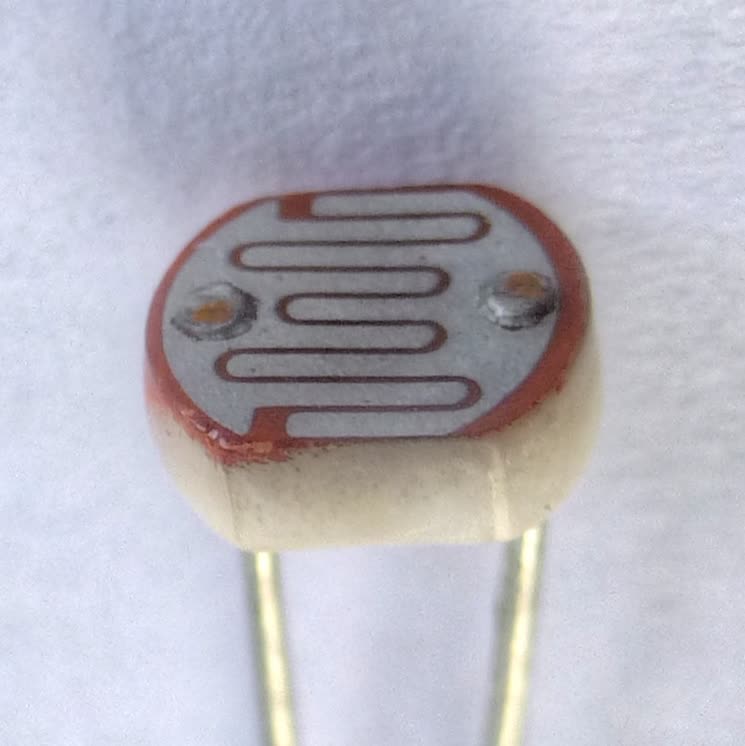

Sensor cahaya LDR
LDR: bentuk asli dan simbolnyaLDR atau fotoresistor berbentuk piringan kecil dengan jalur zig-zag dan dua kaki, tidak berkutub. Makin terang cahaya yang mengenainya, makin kecil hambatannya. Di skema digambar sebagai resistor dengan dua panah masuk.Jalur zig-zagpeka cahayaDua kakitidak berkutubTerang → hambatan kecil. Gelap → hambatan besar.Simbol di skemapanah masuk = peka cahayadipakai sebagai pembagi tegangan
Cara kerjanya
Di gelap hambatannya bisa ratusan kΩ, di bawah lampu kamar hanya beberapa kΩ. Dipasang dalam pembagi tegangan supaya perubahan cahaya menjadi perubahan tegangan.
Di mana kamu menemukannya
Lampu jalan otomatis, lampu taman tenaga surya.
Harga kira-kira
Rp500–2.000 per buah
Pelajari lengkap: Sensor analog: LDR dan termistor

Termistor

Resistor yang hambatannya berubah menurut suhu.

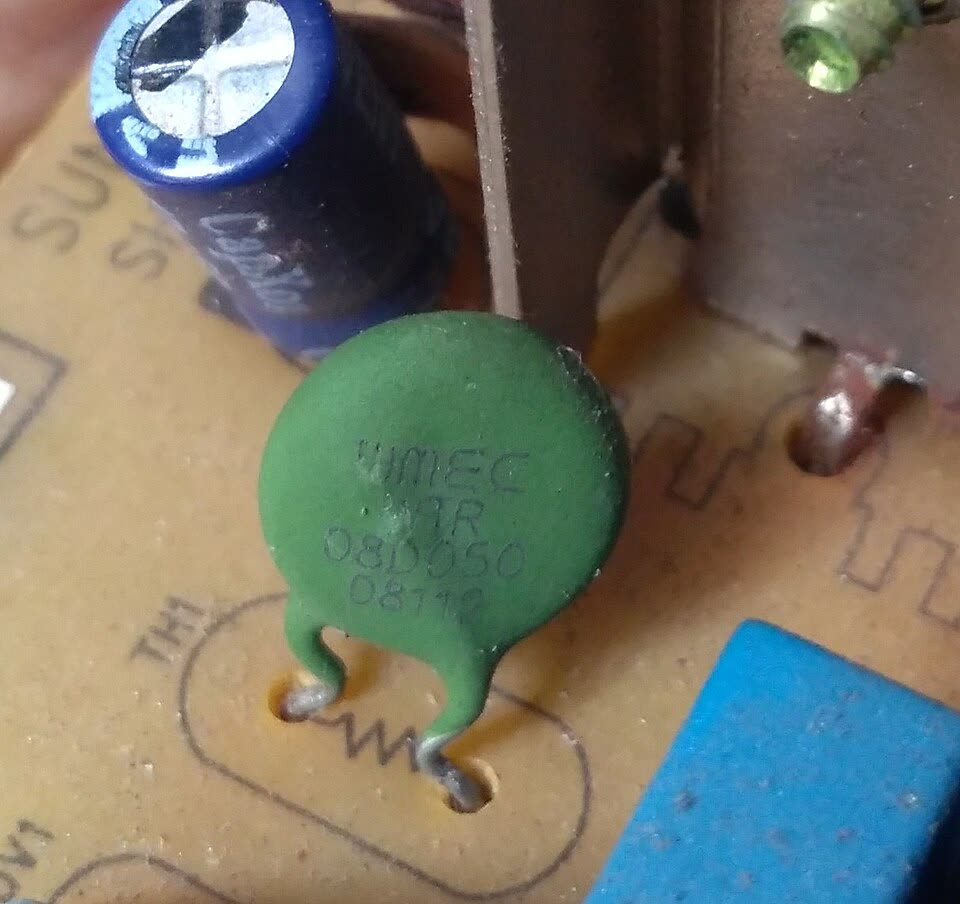

Termistor NTC
Termistor NTC: bentuk asli dan simbolnyaTermistor NTC berbentuk butiran kecil dengan dua kaki, tidak berkutub. Makin panas, makin kecil hambatannya. Di skema digambar sebagai resistor dengan garis miring dan tanda minus t derajat.Kepala kecilpeka suhuDua kakitidak berkutubNTC: panas → hambatan turun.Simbol di skema−t°dipakai sebagai pembagi tegangan
Cara kerjanya
Jenis NTC makin panas makin kecil hambatannya. Yang umum bernilai 10 kΩ pada 25 °C.
Di mana kamu menemukannya
Charger baterai, termometer digital, dispenser.
Harga kira-kira
Rp1–5 ribu per buah
Pelajari lengkap: Sensor analog: LDR dan termistor

Kabel jumper

Kabel pendek berujung pin untuk menyambung titik di breadboard dan papan.

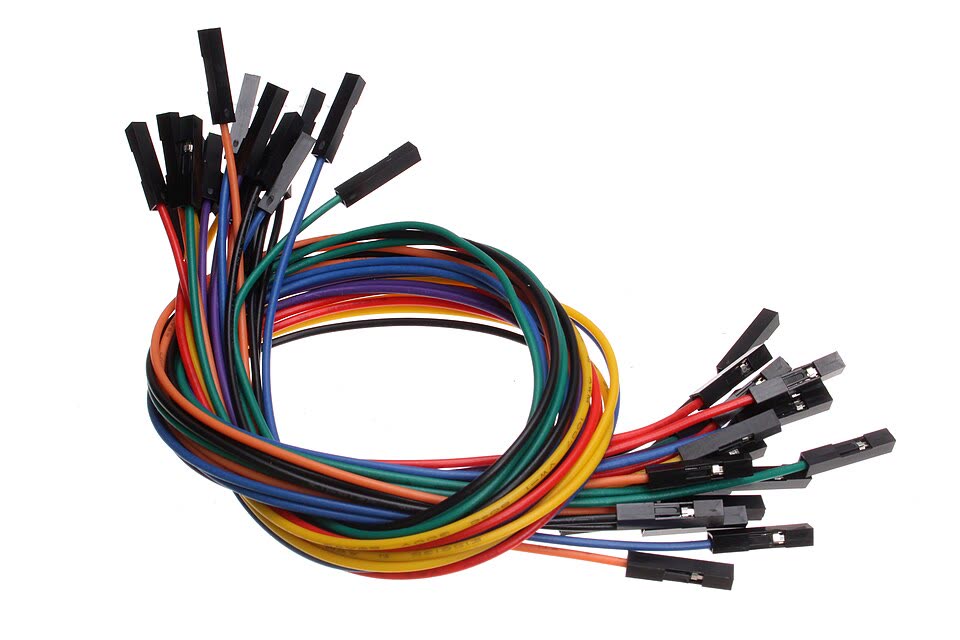

Kabel jumper warna-warni
Cara kerjanya
Ujung jantan (M) ditancapkan ke lubang, ujung betina (F) dipasang ke pin. Warna tidak berpengaruh, tapi biasakan merah untuk + dan hitam untuk −.
Di mana kamu menemukannya
Set belajar elektronika dan Arduino.
Harga kira-kira
Rp10–20 ribu (40 kabel)
Pelajari lengkap: Breadboard dan membaca skema

Potensiometer

Resistor yang nilainya bisa diputar.

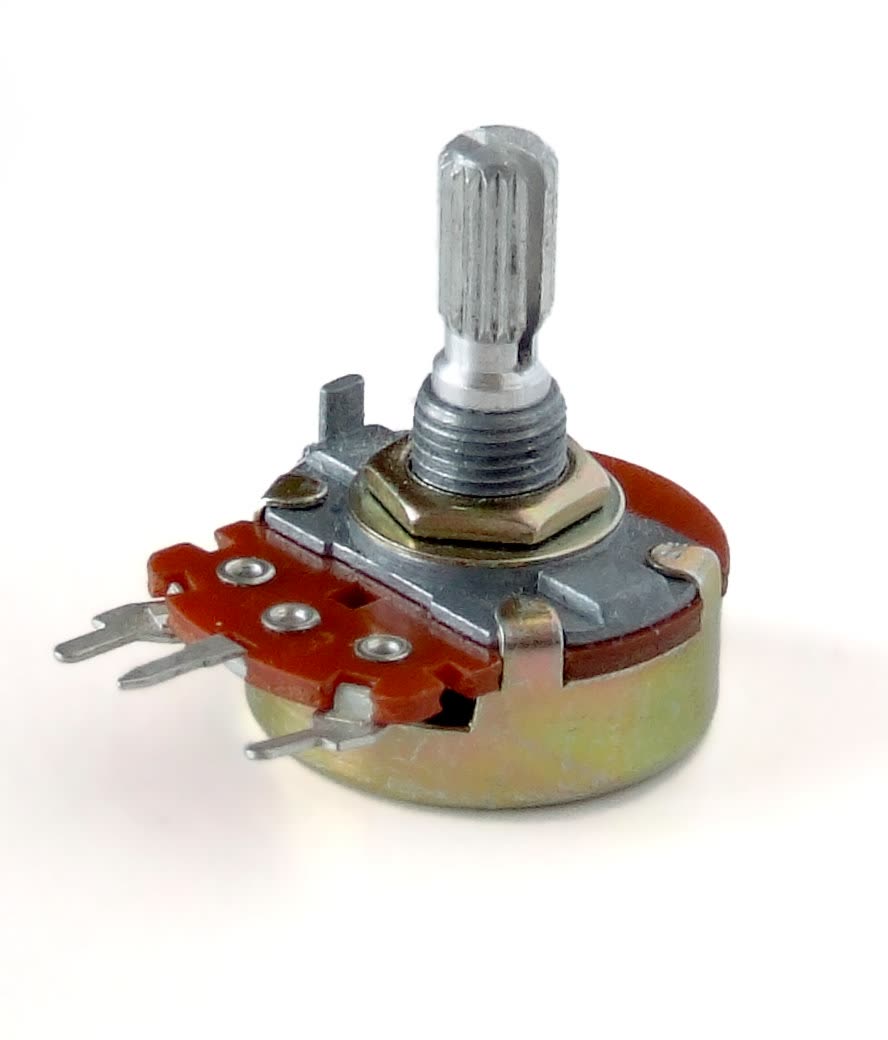

Potensiometer putar
Potensiometer: bentuk asli dan simbolnyaPotensiometer memiliki poros yang diputar dan tiga kaki. Hambatan antara kaki 1 dan 3 tetap, sedangkan kaki tengah bergeser sepanjang jalur sehingga tegangannya berubah saat poros diputar. Di skema digambar sebagai resistor dengan panah ke tengahnya.123Poros diputardengan tanganKaki 2 = geserkeluaran teganganHambatan kaki 1–3 tetap, mis. 10 kΩSimbol di skema132panah = kaki geserdiputar: tegangan di kaki 2 naik-turun
Cara kerjanya
Tiga kaki. Kaki tengah (wiper) bergeser di sepanjang lintasan resistif saat diputar, jadi hambatan ke kedua ujung berubah.
Di mana kamu menemukannya
Tombol volume radio lama, pengatur kecerahan.
Harga kira-kira
Rp2–5 ribu
Pelajari lengkap: Proyek: lampu otomatis (LDR + transistor)

MCB dan sekring

Pengaman yang memutus listrik saat arus terlalu besar.

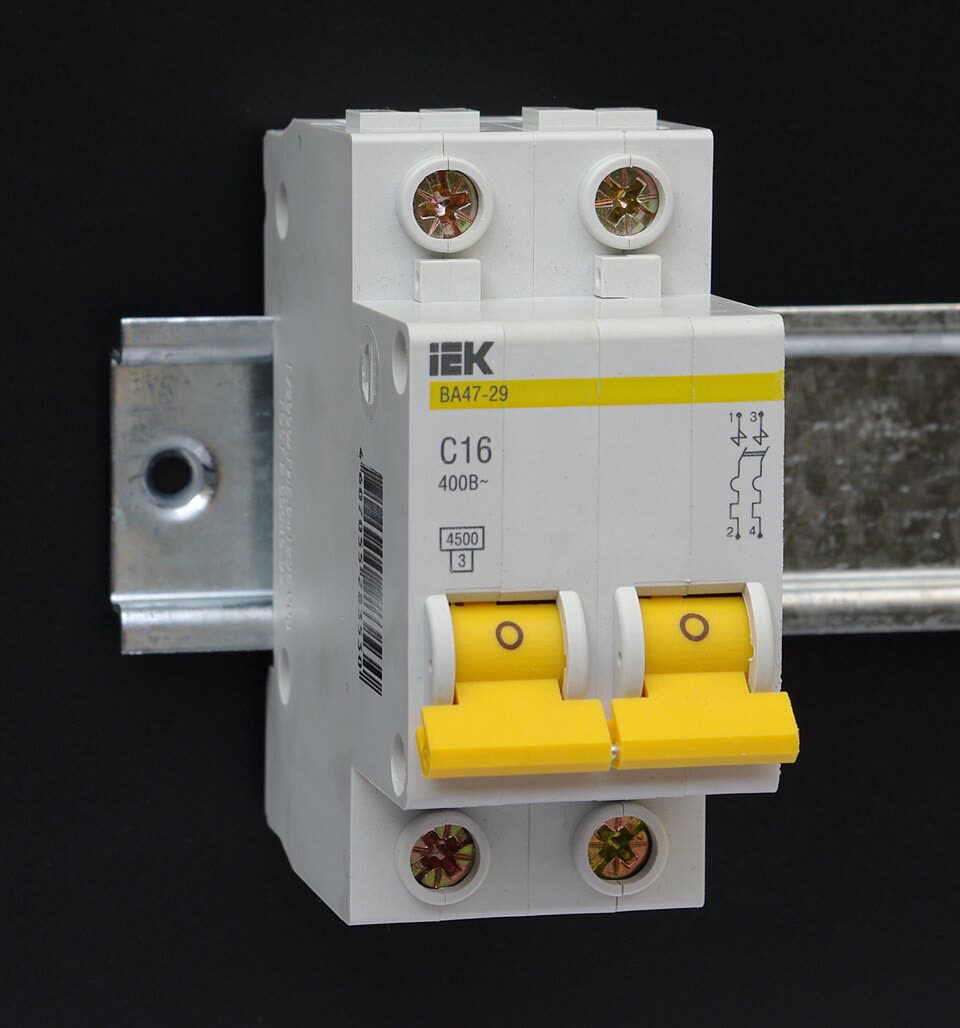

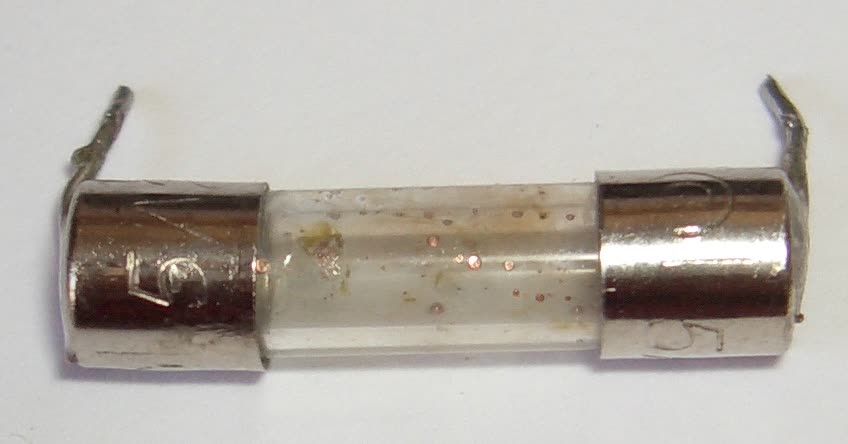

MCB di panel listrik rumahSekring kaca
Cara kerjanya
Sekring putus sekali pakai. MCB "turun" sendiri dan bisa dinaikkan lagi setelah penyebabnya diperbaiki.
Di mana kamu menemukannya
Panel listrik rumah dekat meteran, di dalam alat elektronik.
Harga kira-kira
Rp20–60 ribu (MCB rumah)
Pelajari lengkap: Keselamatan listrik

MOSFET

Saklar elektronik untuk arus besar, dikendalikan tegangan.

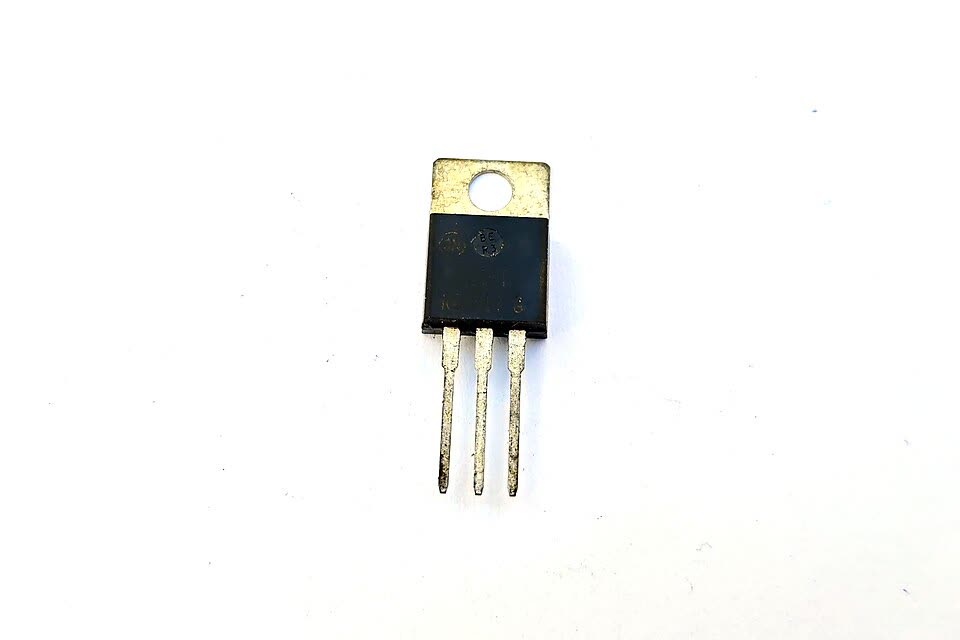

MOSFET dalam kemasan TO-220
MOSFET: bentuk asli dan simbolnyaMOSFET TO-220 berbadan hitam dengan sirip logam dan tiga kaki: gate, drain, source. Sirip logam tersambung ke drain. Tegangan kecil di gate mengatur arus antara drain dan source. Di skema, N-MOSFET digambar dengan gate di kiri, drain di atas, source di bawah.IRLZ44NGDSSirip = drain (D)tersambung ke kaki tengahGate (G)pemicuTulisan menghadap kamu: G · D · S. Cek lembar data.Simbol N-MOSFETGDSlogic-level: nyala penuh dengan 3,3 V di gate
Cara kerjanya
Tegangan di kaki gate (G) membuka jalan arus dari drain (D) ke source (S). Untuk ESP32 pilih jenis logic-level yang sudah menyala penuh pada 3,3 V.
Di mana kamu menemukannya
Pengatur motor, strip LED, catu daya.
Harga kira-kira
Rp5–15 ribu (IRLZ44N)
Pelajari lengkap: Aktuator: relay, motor, servo

Modul sensor I2C

Sensor yang mengirim angka jadi lewat dua kabel data (SDA dan SCL).

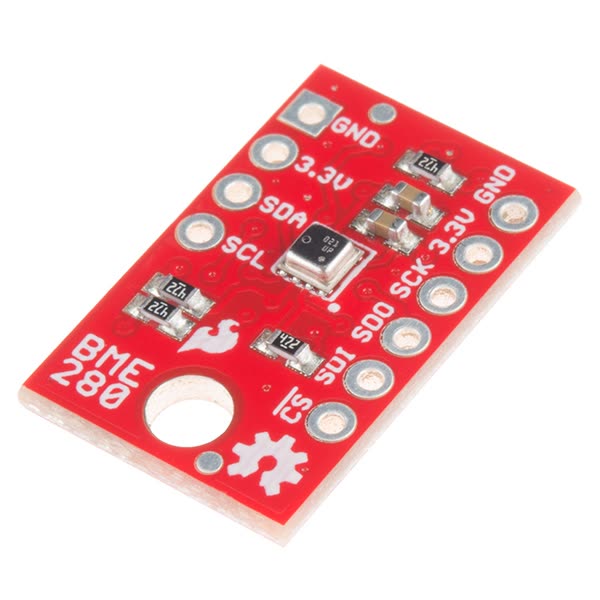

Modul sensor suhu dan kelembapan
Sensor I²C: bentuk asli dan sambungannyaModul sensor BME280 berupa papan kecil dengan empat pin: VIN, GND, SCL, SDA. VIN ke 3V3, GND ke GND, SCL ke GPIO 22, dan SDA ke GPIO 21 pada ESP32. Dua kabel data SCL dan SDA cukup untuk berkomunikasi.BME280VINGNDSCLSDASensorsuhu · lembap · tekananHanya 2 kabel data untuk bicara: I²CUrutan pin bisa beda antar modul.Sambungan ke ESP32VIN3V3GNDGNDSCLGPIO 22SDAGPIO 21pin I²C bawaan ESP32
Cara kerjanya
Beberapa sensor bisa berbagi dua kabel yang sama karena masing-masing punya alamat sendiri.
Di mana kamu menemukannya
Stasiun cuaca mini, monitor ruangan.
Harga kira-kira
Rp20–80 ribu
Pelajari lengkap: I2C: sensor digital
